Fusible automobile qui saute : identifier la cause avant de remplacer un équipement électrique

Un fusible automobile qui saute n’est pas une panne en soi : c’est une protection qui intervient parce qu’un circuit absorbe trop de courant ou qu’il est mis à la masse. Remplacer le fusible et constater qu’il grille de nouveau quelques secondes plus tard est donc une information utile. Avant d’accuser un autoradio, un moteur de ventilation, une prise 12 V ou un éclairage, il faut déterminer dans quelles conditions la protection coupe le circuit.

Cette méthode évite de remplacer un équipement électrique encore en état de fonctionner. Elle limite aussi les risques sur le faisceau, particulièrement sur des véhicules qui roulent en ville, sur routes dégradées ou en bord de mer : humidité dans les connecteurs, oxydation et gaines frottées peuvent créer des défauts intermittents difficiles à repérer.

Ce que révèle un fusible qui saute

Un fusible est calibré pour interrompre le courant lorsque son intensité dépasse une valeur définie. Son ampérage est indiqué sur son boîtier et correspond à la capacité du circuit qu’il protège. Par exemple, un fusible de 10 A ne doit jamais être remplacé par un 15 A, même si ce dernier semble « tenir » davantage. Cette pratique peut laisser chauffer un câble trop fin, endommager un connecteur ou provoquer une fonte locale du faisceau.

Deux scénarios sont à distinguer. Si le fusible saute dès sa mise en place, sans même mettre le contact, il existe souvent un court-circuit permanent sur l’alimentation ou un élément qui reste alimenté en continu. S’il saute seulement lorsque l’on active une fonction, le défaut est plus probablement situé sur le consommateur concerné, sa commande ou la portion de câblage sollicitée à cet instant.

• Fusible qui grille immédiatement : fil dénudé touchant la carrosserie, boîtier d’accessoire en court-circuit, câble pincé ou infiltration d’eau.
• Fusible qui saute au contact : défaut sur un circuit commandé, relais collé, alimentation d’un module ou accessoire ajouté.
• Fusible qui grille lors de l’utilisation : moteur électrique fatigué, résistance de ventilation, prise auxiliaire ou éclairage associé à la commande.
• Panne aléatoire : vibration, connecteur oxydé, faisceau usé près d’une charnière, du hayon, d’une porte ou sous une moquette humide.

Commencer par identifier précisément le circuit protégé

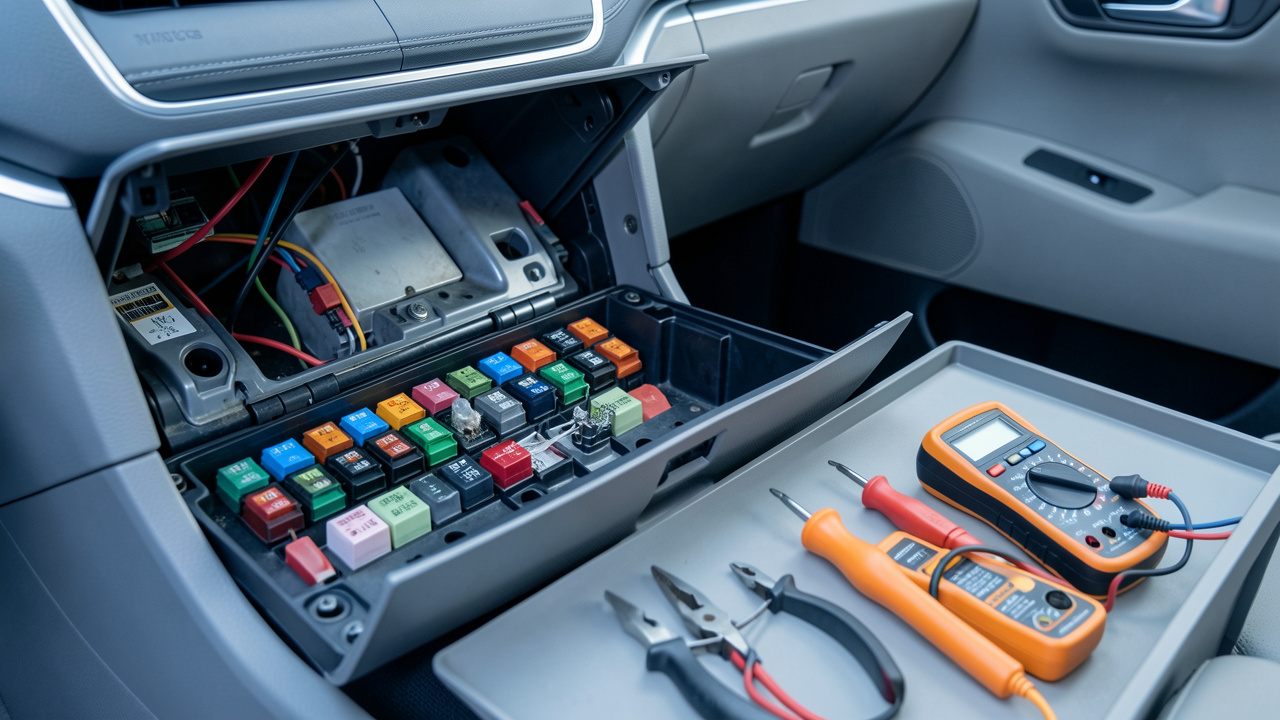

La première étape consiste à consulter le schéma du couvercle de la boîte à fusibles et, idéalement, le manuel du véhicule. Une même protection peut alimenter plusieurs équipements. Le fusible des accessoires peut par exemple concerner la prise 12 V, l’éclairage de boîte à gants, l’autoradio ou une partie de la centralisation. Il ne faut donc pas se fier uniquement à l’élément qui a cessé de fonctionner.

Repérez la valeur d’origine, la référence de l’emplacement et tous les consommateurs liés. Vérifiez ensuite que le fusible installé est bien du bon format et du bon ampérage. Sur certaines voitures, les boîtes habitacle et compartiment moteur comportent des mini-fusibles, des fusibles standards, des modèles à cartouche ou des maxi-fusibles. Un mauvais montage peut donner un faux contact et compliquer le diagnostic.

Un fusible qui tient après un remplacement ne prouve pas que la panne est résolue. Si le défaut est lié aux vibrations, à l’humidité ou à une consommation excessive progressive, il peut réapparaître plusieurs jours plus tard.

La méthode de diagnostic, sans endommager le faisceau

Travaillez contact coupé, avec des fusibles de rechange strictement identiques. Si une intervention nécessite de débrancher des connecteurs ou d’accéder à un faisceau sensible, débranchez la borne négative de batterie après avoir vérifié les éventuelles procédures du véhicule, notamment pour les systèmes codés ou les fonctions mémorisées. Ne sondez jamais un connecteur d’airbag avec une lampe témoin classique.

1. Observer le moment où le fusible grille

Installez un fusible conforme, puis reproduisez la situation qui provoque la panne. Contact coupé, mettez le fusible en place. Ensuite, mettez le contact, allumez l’équipement ou actionnez la commande incriminée. Notez l’instant exact de la coupure. Cette chronologie oriente le contrôle et évite de démonter au hasard.

2. Débrancher les consommateurs un par un

Lorsque plusieurs éléments sont reliés au même circuit, débranchez-les progressivement. Commencez par les accessoires les plus exposés : prise 12 V encombrée par un objet métallique, chargeur bas de gamme, éclairage ajouté, attelage, caméra de recul, amplificateur ou équipement monté après la sortie d’usine. Replacez ensuite le fusible approprié et testez.

Si le fusible ne saute plus après le débranchement d’un équipement, ce dernier ou son câblage immédiat devient le principal suspect. Cela ne signifie pas systématiquement qu’il faut le remplacer : un connecteur chauffé, une cosse desserrée ou un câble coupé à proximité peut suffire à créer le défaut.

3. Contrôler le faisceau dans les zones de frottement

Inspectez les passages entre carrosserie et éléments mobiles : soufflets de portes, faisceau de hayon, passage derrière la boîte à gants, proximité des rails de siège et zones proches du ventilateur. Recherchez une gaine brillante, aplatie, coupée, noircie ou durcie par la chaleur. Dans les Alpes-Maritimes, l’air salin et les fortes chaleurs peuvent accélérer l’oxydation des cosses et le vieillissement des isolants, surtout sur les véhicules stationnés dehors.

Un problème de masse peut également perturber le fonctionnement d’un circuit, même s’il ne fait pas systématiquement fondre le fusible. Une cosse de masse corrodée augmente la résistance et peut entraîner des comportements incohérents sur les accessoires. Le contrôle de la continuité entre les points de masse et la carrosserie doit donc faire partie de l’inspection.

Court-circuit ou surcharge : ne pas confondre les symptômes

Le court-circuit correspond généralement à un conducteur positif qui entre en contact avec la masse du véhicule ou avec un autre conducteur de manière anormale. L’intensité grimpe brutalement et le fusible saute très vite. C’est typiquement le cas d’un fil pincé, d’une prise 12 V contenant une pièce de monnaie ou d’un moteur électrique dont l’isolant interne est dégradé.

La surcharge, elle, peut être plus progressive. Un moteur de soufflerie grippé, un lève-vitre qui force dans ses coulisses, une pompe vieillissante ou un dégivrage sollicité avec un équipement défectueux peut absorber plus de courant que prévu. Le fusible peut alors tenir quelques instants avant de griller. Mesurer l’intensité avec un multimètre adapté ou une pince ampèremétrique permet de comparer la consommation réelle à la valeur normale du circuit.

Attention : un multimètre branché en série sur une fonction ampèremètre possède lui aussi une protection interne. Il doit être réglé sur le bon calibre et utilisé selon les consignes de l’appareil. Pour un moteur ou un circuit de puissance, la pince ampèremétrique est souvent plus sûre et plus pratique.

Les causes fréquentes selon l’équipement concerné

• Prise 12 V ou USB : corps étranger dans la prise, adaptateur endommagé, câblage écrasé derrière la console.
• Éclairage : douille oxydée, ampoule non conforme, faisceau abîmé dans le hayon ou près d’un projecteur.
• Ventilation habitacle : moteur de pulseur usé, résistance de commande en défaut, feuilles ou humidité dans le bloc de ventilation.
• Essuie-glaces : mécanisme grippé, moteur fatigué, eau dans un connecteur du compartiment moteur.
• Centralisation et vitres électriques : fils coupés dans le passage de porte, moteur de lève-vitre en surcharge, infiltration derrière une garniture.
• Équipement ajouté : alimentation reprise sur un circuit sous-dimensionné, raccord rapide oxydé, câble sans protection correcte.

Quand remplacer l’accessoire électrique ?

Le remplacement devient pertinent lorsqu’un équipement est isolé du faisceau et qu’il fait griller systématiquement le fusible correct, ou lorsque sa consommation mesurée dépasse nettement les données attendues. Un moteur qui chauffe, qui émet un bruit anormal ou qui tourne difficilement est également un indice sérieux de surcharge interne.

À l’inverse, un accessoire qui fonctionne normalement lorsqu’il est branché hors de son environnement habituel ne doit pas être condamné trop vite. Réparez d’abord le faisceau, le connecteur ou le point de masse défectueux. Une réparation durable impose des conducteurs de section équivalente, des raccords sertis ou soudés selon les règles de l’art, une isolation étanche et une fixation empêchant tout nouveau frottement.

Les erreurs à éviter absolument

1. Installer un fusible d’ampérage supérieur pour « dépanner ».
2. Monter un fusible réparé, ponté ou entouré d’un fil métallique.
3. Changer un moteur, un autoradio ou un module sans avoir isolé le circuit.
4. Tester à répétition avec des fusibles neufs sans examiner les connecteurs et le câblage.
5. Ignorer une odeur de plastique chaud, des traces de suie ou une gaine fondue.

Un fusible automobile qui saute doit donc être traité comme un signal de diagnostic. En identifiant le circuit, le moment de la coupure et le consommateur réellement en cause, il devient possible de distinguer un simple accessoire défectueux d’un court-circuit dans le faisceau. Cette démarche protège le véhicule, réduit le coût de réparation et évite de remplacer une pièce qui n’était pas responsable de la panne.
