Comment tester un relais de démarreur et éviter un faux diagnostic de panne électrique

Quand une voiture refuse de démarrer, on pense souvent à la batterie, au démarreur ou à l’alternateur. Pourtant, un petit composant peut bloquer toute la mise en route : le relais de démarreur. Le test relais démarreur permet justement de vérifier rapidement si la panne vient bien de cette pièce, avant de remplacer des éléments coûteux inutilement.

Dans un atelier comme dans un garage particulier, cette vérification a un intérêt simple : éviter le faux diagnostic. Un relais fatigué peut imiter une batterie faible, un problème de contacteur ou même une panne de démarreur. Avec une méthode claire, quelques outils de base et un peu de méthode, on peut isoler la cause réelle du problème.

À quoi sert le relais de démarreur ?

Le relais de démarreur agit comme un interrupteur commandé électriquement. Quand vous tournez la clé ou appuyez sur le bouton de démarrage, il reçoit un signal de faible intensité et autorise ensuite le passage du courant nécessaire au démarreur. En clair, il fait le lien entre la commande de démarrage et l’alimentation du moteur de démarrage.

Si ce relais ne fonctionne plus correctement, le démarreur peut ne pas recevoir l’ordre de se lancer, ou recevoir un signal intermittent. Résultat : aucun bruit, un simple clic, ou un démarrage aléatoire.

Symptômes fréquents d’un relais de démarreur défectueux

Avant de sortir le multimètre, il faut observer les signes. Un relais HS ne provoque pas toujours une panne franche. Il peut au contraire donner des symptômes trompeurs.

• Le moteur ne démarre pas alors que la batterie semble en bon état.
• On entend un clic au moment d’actionner le contact, mais le démarreur ne tourne pas.
• Le démarrage fonctionne une fois sur deux.
• Le relais chauffe anormalement ou présente des traces d’oxydation.
• Le véhicule démarre seulement après plusieurs tentatives.

Ces signes peuvent aussi venir d’un câble abîmé, d’une masse défaillante ou d’un fusible. C’est pour cela qu’il faut procéder par étapes.

Avant le test : vérifier les causes les plus simples

Un bon diagnostic commence toujours par les bases. Une batterie trop faible peut faire croire à un relais défectueux. Vérifiez donc d’abord l’état de charge, la propreté des cosses et la qualité des connexions. Un mauvais contact suffit parfois à bloquer le démarrage.

Si vous cherchez une méthode plus large pour éviter les erreurs de diagnostic sur le circuit de charge, vous pouvez aussi consulter ce guide sur la panne de charge avant remplacement de l’alternateur. La logique est la même : on teste avant de remplacer.

Vérifiez également :

• le fusible lié au circuit de démarrage ;
• les bornes de batterie ;
• les câbles de masse ;
• le connecteur du relais ;
• l’état visuel du boîtier de relais.

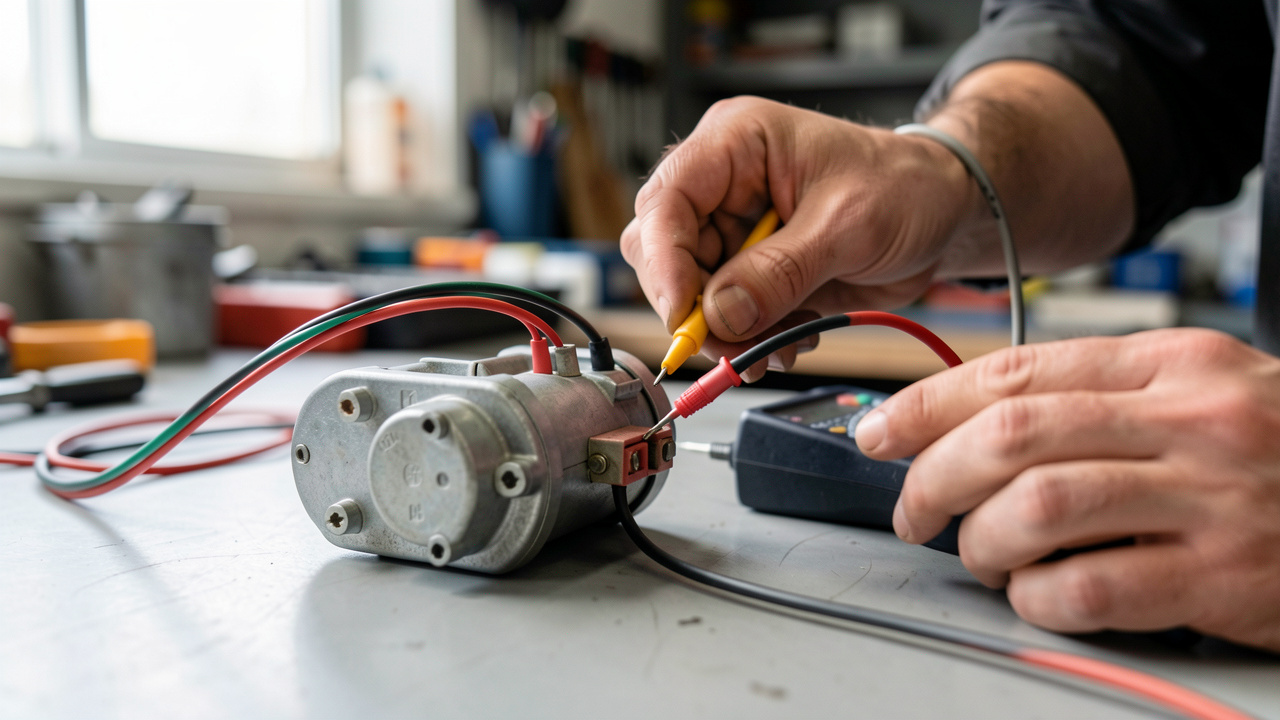

Comment tester un relais de démarreur avec un multimètre

Le test relais démarreur avec un multimètre est la méthode la plus fiable pour un contrôle de base. La plupart des relais automobiles fonctionnent avec une bobine et des contacts. Il faut donc vérifier deux choses : la résistance de la bobine et la continuité des contacts lorsqu’on alimente le relais.

1. Identifier les bornes du relais

Selon le modèle, un relais peut avoir 4 ou 5 broches. En général :

• deux bornes servent à la bobine de commande ;
• les autres bornes gèrent le passage du courant vers le démarreur ;
• sur certains modèles, une borne supplémentaire sert de contact normalement fermé.

Le schéma est souvent indiqué sur le relais lui-même. Si ce n’est pas le cas, référez-vous à la documentation du véhicule ou au repérage de la boîte à fusibles.

2. Mesurer la résistance de la bobine

Réglez le multimètre en mode ohmmètre. Placez les pointes sur les bornes de la bobine. Une valeur très élevée, infinie ou nulle peut indiquer une bobine coupée ou en court-circuit. Dans les deux cas, le relais est suspect.

Un relais en bon état présente généralement une résistance cohérente et stable. La valeur exacte dépend du modèle, mais l’important est surtout de repérer une anomalie flagrante.

3. Tester l’activation du relais

Alimentez ensuite la bobine avec une source adaptée, souvent une batterie 12 V, en respectant la polarité si elle est indiquée. Vous devez entendre un clic net. Ce bruit confirme que l’électroaimant agit mécaniquement.

Absence de clic ? Le relais peut être grippé, la bobine coupée ou l’alimentation de test incorrecte. Clic présent mais pas de passage de courant ? Les contacts internes sont peut-être brûlés ou usés.

4. Vérifier la continuité des contacts

Multimètre en mode continuité ou ohmmètre, contrôlez les bornes de puissance. Sans alimentation, certains relais doivent être ouverts ; une fois alimentés, ils doivent se fermer et laisser passer le courant. Si la continuité ne change pas, le relais ne remplit plus son rôle.

Ce test est essentiel, car un relais peut cliquer parfaitement tout en étant incapable d’alimenter le démarreur. C’est un faux bon signe très fréquent.

Peut-on tester un relais de démarreur sans multimètre ?

Oui, mais le résultat est moins précis. Le test de permutation consiste à remplacer temporairement le relais par un autre relais strictement identique, provenant d’un circuit équivalent du véhicule. Si le démarrage revient, le relais initial est probablement en cause.

Attention toutefois : cette méthode n’est valable que si le relais de remplacement a les mêmes caractéristiques. Un mauvais échange peut fausser le diagnostic ou endommager le circuit.

On peut aussi effectuer un test de pontage sur certains modèles, mais cette opération demande de la prudence. Une erreur de branchement peut provoquer un court-circuit. Si vous n’êtes pas sûr du repérage, mieux vaut rester sur le test au multimètre.

Comment éviter de confondre relais, démarreur et batterie

Le plus grand piège, c’est de confondre les symptômes. Un relais de démarreur défaillant peut ressembler à une batterie faible. Pourtant, les indices ne sont pas les mêmes.

• Batterie faible : voyants qui s’éteignent, démarrage lent, cliquetis répétés.
• Relais défectueux : clic unique, démarrage intermittent, absence de réaction au contact.
• Démarreur usé : relais qui colle, moteur qui ne tourne pas malgré l’alimentation.

Si vous avez déjà vérifié la charge et que le problème persiste, il faut continuer le diagnostic côté commande et alimentation. Cette logique d’étape par étape évite de remplacer un démarreur complet alors que le défaut vient d’un simple relais.

Quand faut-il remplacer le relais de démarreur ?

Le remplacement devient logique si le relais présente au moins un de ces défauts :

• bobine coupée ou en court-circuit ;
• contacts internes brûlés ;
• pas de clic malgré une alimentation correcte ;
• continuité absente alors que le relais est alimenté ;
• traces de surchauffe, d’humidité ou d’oxydation importante.

Dans ce cas, inutile d’insister. Un relais coûte généralement bien moins cher qu’un démarreur, et son remplacement est rapide si l’accès est simple.

Bonnes pratiques pour un diagnostic fiable

Pour éviter les erreurs, gardez une méthode constante. Commencez par contrôler la batterie, puis les fusibles, ensuite le relais, et seulement après le démarreur. Cette progression permet de localiser la panne sans se disperser.

Dans un garage ou un atelier, l’organisation du matériel compte aussi. Un compresseur adapté, des outils de mesure fiables et des pièces de remplacement de qualité font gagner du temps. Si vous équipez un espace de travail dans la région, ce guide sur le choix d’un compresseur d’air pour garage automobile peut vous aider à mieux structurer votre atelier.

Et si vous entretenez plusieurs véhicules, il est utile de garder une logique de sélection rigoureuse pour toutes les pièces. À ce sujet, ce dossier sur le choix des pièces auto de remplacement rappelle les critères essentiels pour rouler sereinement.

Un relais de démarreur peut faire perdre beaucoup de temps s’il est diagnostiqué trop vite. Le bon réflexe consiste à tester la commande, la continuité et l’alimentation avant de remplacer la moindre pièce.

En résumé

Le test relais démarreur repose sur une idée simple : vérifier si la commande électrique arrive bien au démarreur et si le relais laisse passer le courant au bon moment. Avec un multimètre, quelques vérifications visuelles et un test d’activation, on peut déjà distinguer un relais HS d’un problème de batterie, de câblage ou de démarreur.

Cette méthode évite les remplacements inutiles, réduit les coûts et accélère la remise en route du véhicule. En diagnostic automobile, la précision vaut toujours mieux que l’intuition.
