Connecteurs électriques : leur rôle dans la fiabilité automobile

Un équipement électrique ne vaut que par la qualité de son alimentation et de ses liaisons. Démarrage, éclairage, injection, capteurs, ABS ou climatisation dépendent tous de connecteurs et de faisceaux capables de transmettre courant et données sans perte.

Lors d’un diagnostic, la pièce en panne n’est donc pas toujours le calculateur, le capteur ou le moteur électrique visé. Une cosse oxydée, un verrou cassé ou un fil coupé dans la gaine peut produire les mêmes symptômes, souvent de façon intermittente.

Isolez la cause avant de remplacer une pièce ↓

Le connecteur, point sensible du circuit électrique

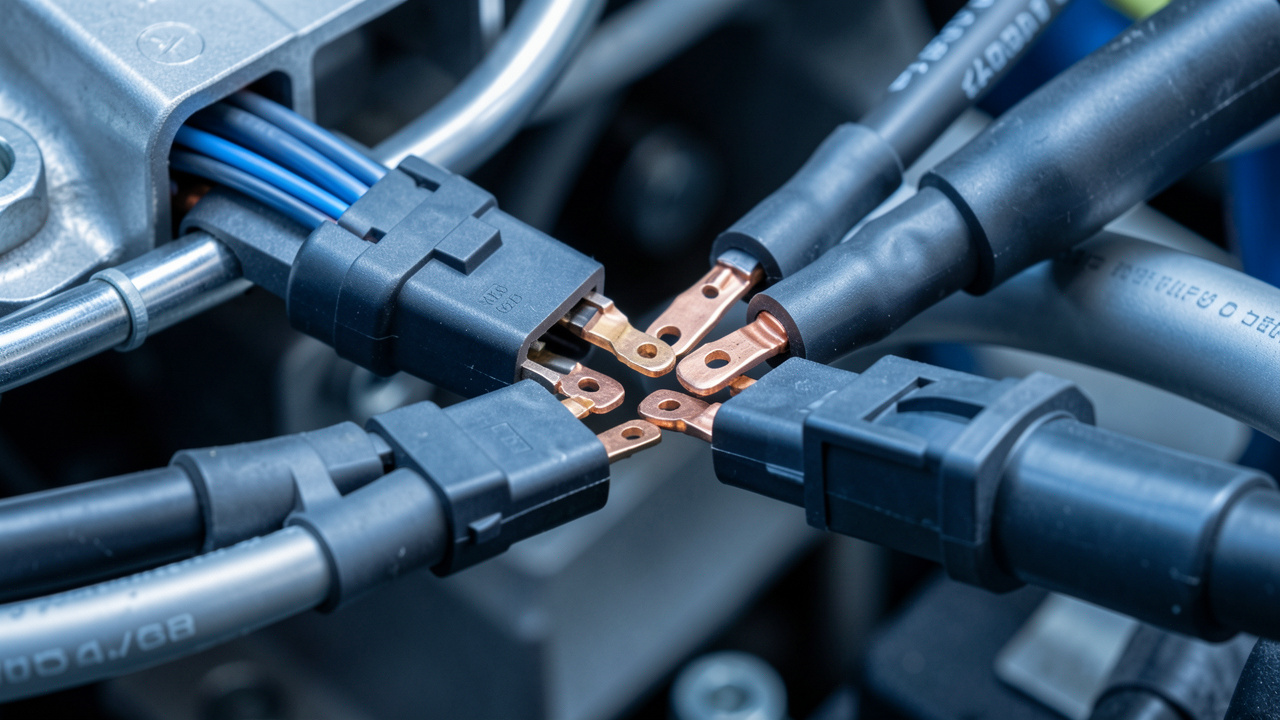

Un connecteur réunit des bornes métalliques, un boîtier isolant, des joints d’étanchéité et un système de verrouillage. Chaque élément a son rôle : maintenir une pression de contact suffisante, empêcher l’humidité d’entrer et résister aux vibrations, à la chaleur et aux projections.

Sur un véhicule récent, les faisceaux relient plusieurs dizaines de calculateurs, actionneurs et capteurs. Les prises destinées aux faibles signaux, comme un capteur de position, ne supportent pas les mêmes contraintes qu’une alimentation de ventilateur, de démarreur ou de pompe électrique.

Pourquoi les faisceaux d’origine comptent au remplacement

Un faisceau conçu pour une voiture donnée suit un chemin précis et possède des longueurs, sections de câble et détrompeurs adaptés. La section conditionne l’échauffement : un câble sous-dimensionné crée une chute de tension et peut faire fondre son isolant sous forte charge.

Les détrompeurs évitent aussi d’inverser deux prises proches lors d’une intervention. C’est particulièrement utile près de la boîte à air, des optiques ou du bloc moteur, où plusieurs connecteurs de forme voisine se côtoient.

Une réparation propre impose donc une référence compatible, le bon nombre de voies et le même type de joint. Un raccord universel peut dépanner sur un circuit simple, mais il tient rarement aussi bien dans le temps s’il reste exposé à l’eau, au sel ou à la chaleur moteur.

Symptômes d’un connecteur ou d’un fil défaillant

Une panne électrique liée à une connexion se manifeste souvent par un défaut aléatoire. Voyant moteur qui apparaît après une pluie, phare qui s’éteint sur une bosse, ventilateur qui fonctionne par à-coups ou capteur absent au diagnostic : ces indices orientent vers le faisceau.

Le démarrage mérite une attention particulière. Une alimentation instable du contacteur, du relais ou du circuit de commande peut empêcher le moteur de se lancer alors que la batterie reste correcte. Les causes possibles sont détaillées dans ce guide sur le diagnostic d’un contacteur de démarrage défaillant.

Une baisse de tension peut aussi perturber plusieurs fonctions sans rapport apparent. Avant de remplacer une pièce chère, il faut contrôler la batterie, les masses, les fusibles, puis la continuité et l’état des prises du circuit concerné.

Contrôler une prise sans créer une nouvelle panne

Coupez le contact et débranchez la borne négative de la batterie avant toute manipulation sur un circuit sensible. Attendez selon les préconisations du constructeur avant d’intervenir près des éléments de retenue ; leurs connecteurs ne se testent pas à l’aveugle avec une lampe témoin.

Examinez le boîtier, le verrou secondaire, les joints et les fils à quelques centimètres de la prise. Une gaine durcie, une isolation brunie, des broches vert-de-gris ou une cosse reculée dans son logement suffisent à expliquer un mauvais contact.

Le multimètre permet ensuite de vérifier alimentation, masse et continuité. Pour une panne qui survient en roulant, remuez avec précaution le faisceau moteur tournant, sans tirer sur les fils : si le régime varie ou si le défaut apparaît, la zone est identifiée.

Réparer ou remplacer le faisceau ?

Une seule borne oxydée peut être remplacée avec une cosse de même type et une pince à sertir adaptée. Le sertissage doit être net, sans brin coupé ni jeu, puis protégé par une gaine thermorétractable lorsque le montage le prévoit.

Remplacez le tronçon complet si plusieurs fils ont chauffé, si la gaine est attaquée ou si le faisceau a subi un frottement prolongé. Évitez les dominos et les raccords rapides dans le compartiment moteur : ils vieillissent mal sous les vibrations et l’humidité.

Le coût varie fortement selon l’accès. Une prise de capteur peut demander peu de main-d’œuvre, tandis qu’un faisceau logé derrière le tableau de bord ou le long d’une boîte de vitesses exige plusieurs heures de démontage.

Fiabilité électrique : les contrôles qui évitent les pannes répétées

Après réparation, fixez le faisceau dans ses agrafes d’origine et gardez-le loin des pièces chaudes, mobiles ou coupantes. Contrôlez aussi les masses moteur et carrosserie : une cosse de masse desserrée peut imiter la défaillance de plusieurs capteurs.

Un entretien cohérent inclut les éléments mécaniques qui influent sur les vibrations et les frottements. Une direction imprécise ou un train avant dégradé mérite par exemple un contrôle des signes d’usure des biellettes de direction, car les chocs répétés fatiguent aussi les fixations de faisceau.

La bonne méthode reste simple : identifier le circuit, contrôler la connexion avant la pièce, puis remonter un élément compatible et correctement protégé. Cette rigueur réduit les retours de panne et préserve la fiabilité des équipements électriques sur la durée.
